Bij een internet aansluiting is het noodzakelijk om een netwerkkabel aan een connector of een wandcontactdoos te bevestigen. Aan de binnenkant van de kabel zie je dat de aders een gekleurde afscherming hebben. De kleuren geven aan in welke volgorde de ader paren worden aangesloten. Maar wat is de juiste volgorde?
Standaard opbouw Netwerkkabel
De belangrijkste reden dat er kleurcodering is toegepast bij netwerk kabels is om ervoor te zorgen dat er geen verwarring kan ontstaan en de netwerk kabel op de juiste manier wordt aangesloten. Dit is essentieel voor een goed werkend netwerk en optimaal dataverkeer.
UTP bekabeling bestaat uit 8 aders waarbij iedere ader is voorzien van een andere kleur. De kleuren zijn altijd hetzelfde. Dit maakt het makkelijker de netwerkkabel op de juiste manier aan te sluiten.
Kleurcode A of B

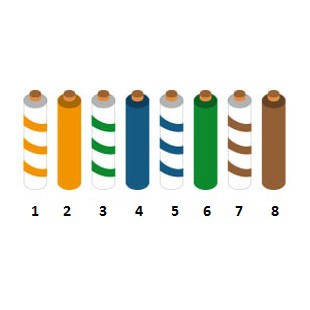

Er zijn twee verschillende netwerkkabel kleurcodes. De EIA/TIA-568A, oftewel A-norm, en de EIA/TIA-568B, de B-norm. In Europa is het gebruikelijk om de B-norm (568B) kleurcode te hanteren. Je sluit dus de aders in en RJ45 connector of op een wandcontactdoos volgens de kleurcode van de B-norm aan. Deze kleurvolgorde is als volgt:
1. Wit-oranje
2. Oranje
3. Wit-groen
4. Blauw
5. Wit-blauw
6. Groen
7. Wit-bruin
8. Bruin
Kleurcode van RJ45 connectoren
Ook voor het aansluiten van een netwerkkabel op wandcontactdozen houd je je aan de kleurvolgorde volgens de B-norm. Echter is het hierbij wel belangrijk om goed te letten op de volgorde van de nummering die in de wandcontactdoos wordt aangegeven. Bij de inbouwdozen in ons assortiment is de volgorde van de aansluiting 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.

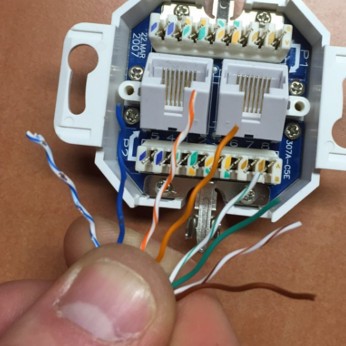

Zoals je ziet, moeten de aderparen op onderstaande foto op een andere volgorde worden gelegd. De weergave op de wandcontactdoos is dus altijd bepalend voor de volgordevan de aders:
- Wit-blauw (5)
- Blauw (4)
- Wit-oranje (1)
- Oranje (2)
- Wit-groen (3)
- Groen (6)
- Wit-bruin (7)
- Bruin (8)
Wat is de kleurvolgorde bij een crossover kabel?
Bij een crossover-kabel wordt er aan de ene kant gebruikt gemaakt van de B-norm (568B) en aan de andere kant de A-norm (568A). De kleurvolgorde volgens de A-norm is als volgt:
- Wit-groen (3)
- Groen (6)
- Wit-oranje (1)
- Blauw (4)
- Wit-blauw (5)
- Oranje (2)
- Wit-bruin (7)
- Bruin(8)
