Connectoren

Een connector is een algemene verzamelnaam voor aansluitpunten om een internetverbinding te realiseren. Connectoren zijn verkrijgbaar in verschillende varianten namelijk, RJ45, RJ11, UTP koppelstukken en junction boxes.

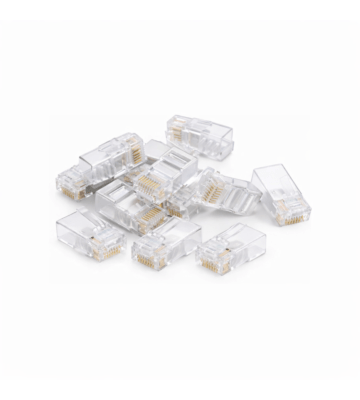

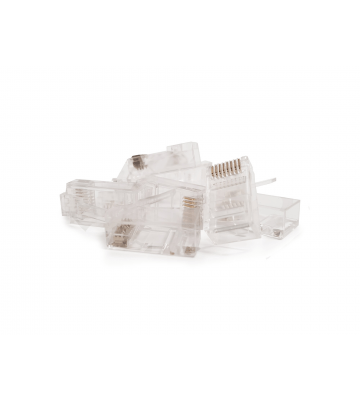

Waar wordt een RJ45 connector voor gebruikt?

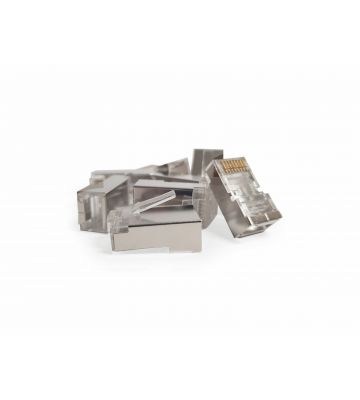

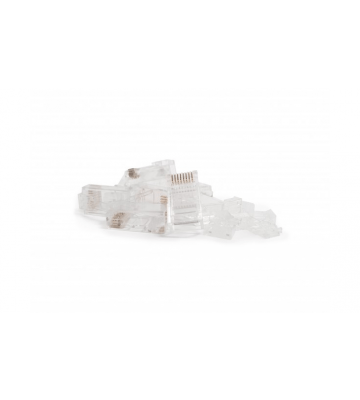

RJ45 connectoren zijn de meest gekozen connectoren voor het creëren van een internetverbinding. Met behulp van een RJ45 connector is het mogelijk om zelf UTP kabels te maken. Afhankelijk van de type kabel die gebruikt wordt bij het aanleggen van een bekabelde internetverbinding wordt de juiste RJ45 connector gekozen. Een connector is verkrijgbaar als type cat5e connector, cat6 connector, cat6a connector en cat7 connector. Indien de specificaties van de kabel en de connector niet overeenkomen kan de snelheid van de kabel begrensd worden. Dit is een van de belangrijkste factoren om rekening mee te houden bij het kopen van een RJ45 connector.

Welke RJ45 connector moet ik kiezen?

De diversiteit in connectoren geschikt voor UTP is erg groot. Echter wordt de keuze voor de juiste connector vergemakkelijkt als de volgende stelling gehanteerd wordt, namelijk: zorg dat de specificaties van de connector overeenkomen met de specificaties van de internetkabel die gebruikt wordt.
In de praktijk betekent dit:

Voorbeeld: 1

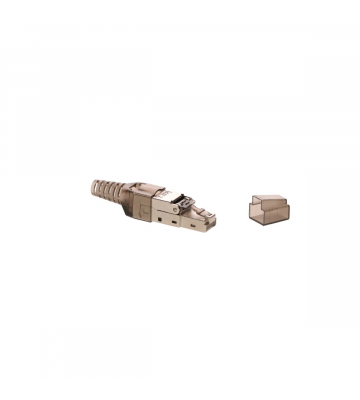

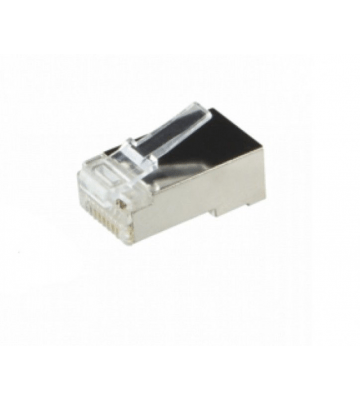

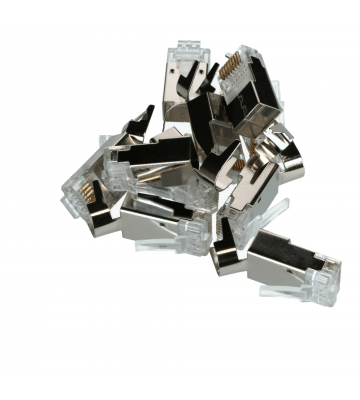

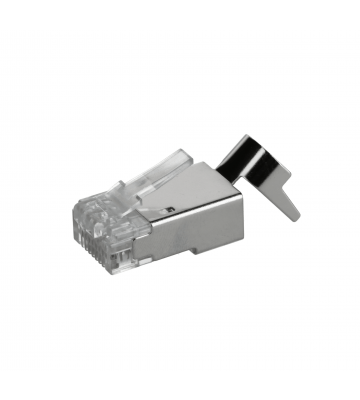

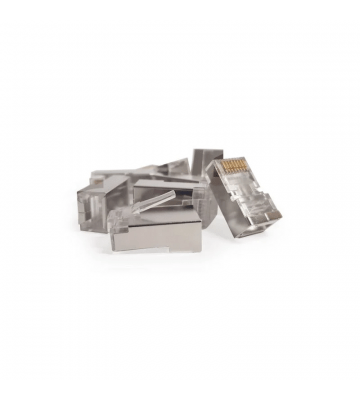

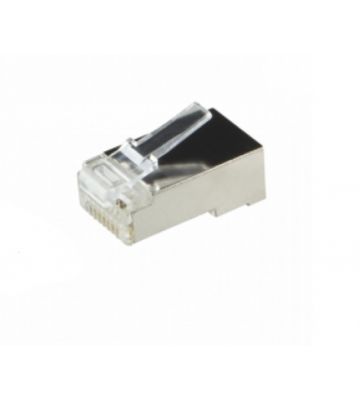

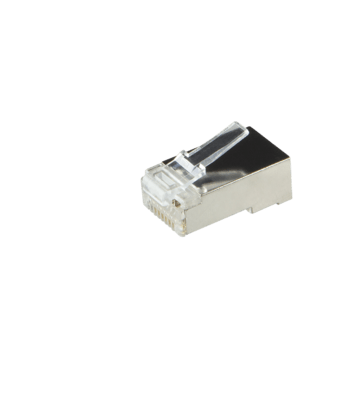

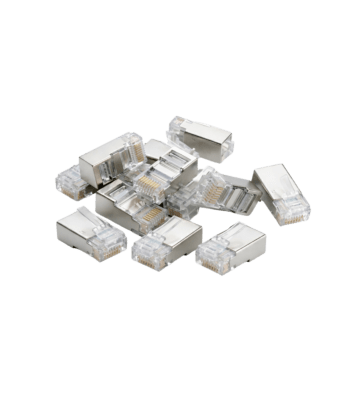

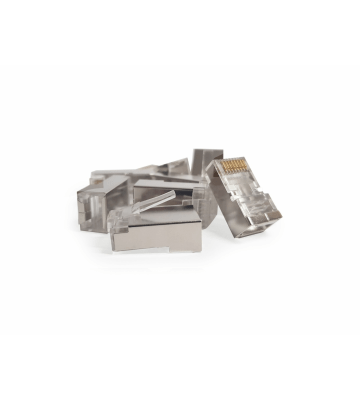

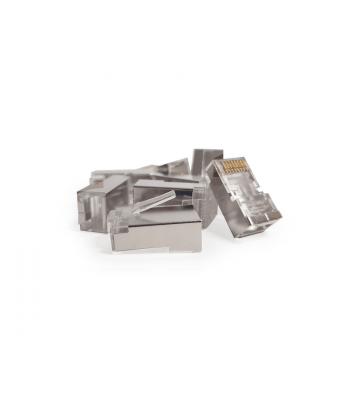

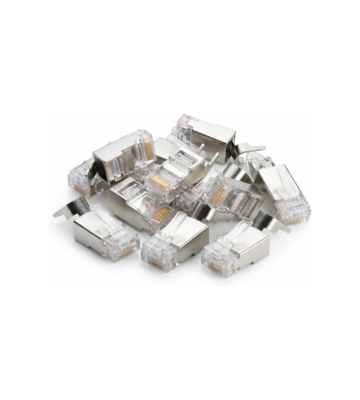

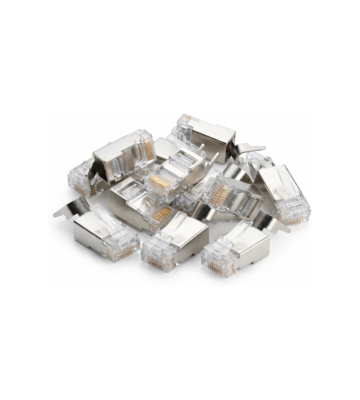

Bestaat het netwerk uit afgeschermde (ook wel shielded, FTP / S/FTP genoemd) cat5e kabels met stugge kern en dienen deze afgemonteerd worden op een rj45 connector? Kies dan voor een shielded cat5e connector geschikt voor stugge kern

Voorbeeld 2:

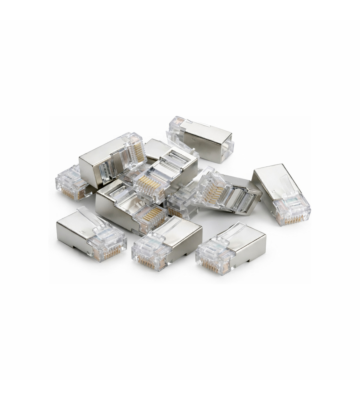

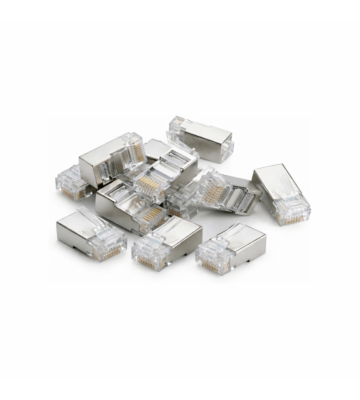

Betreft het een netwerk bestaande uit UTP cat6 kabels met soepele kern? Kies dan voor een unshielded cat6 connector geschikt voor soepele kern.

Montage connectoren voor UTP

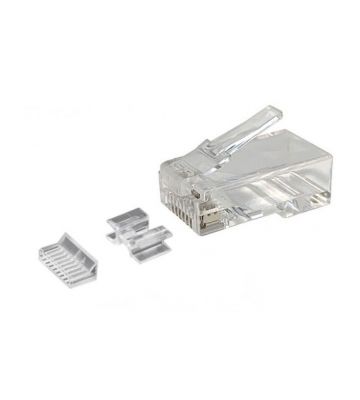

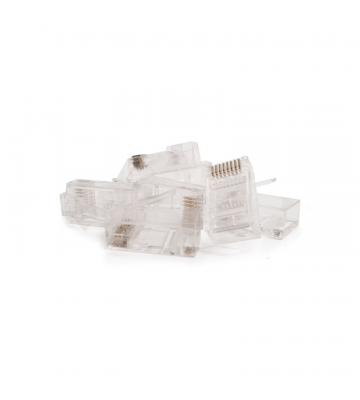

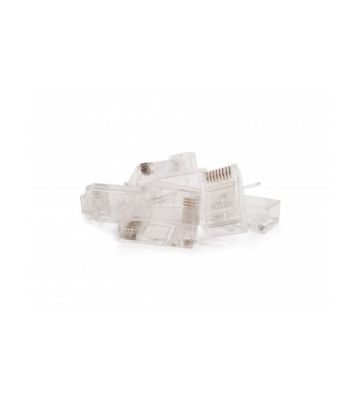

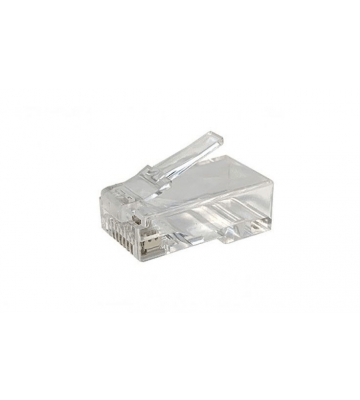

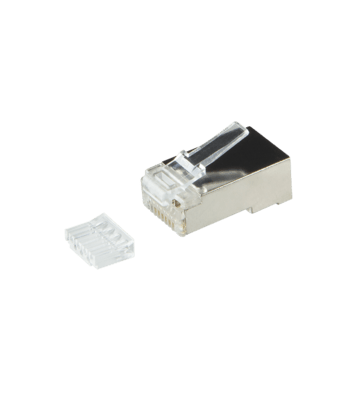

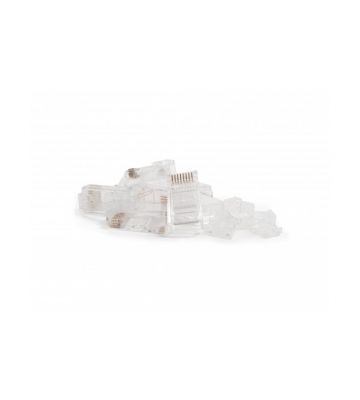

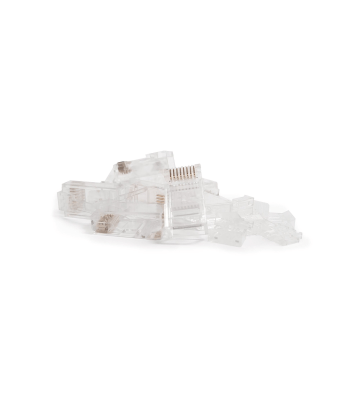

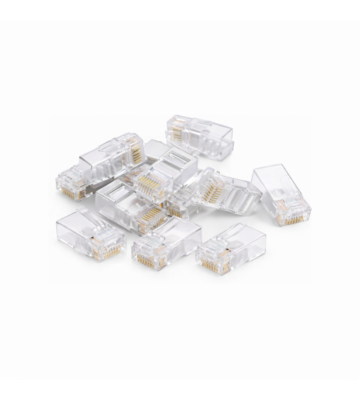

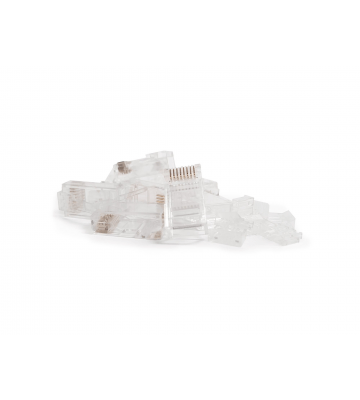

Connectoren zijn verkrijgbaar met verschillende montage mogelijkheden. De werking zal uiteindelijk hetzelfde zijn, namelijk een stabiele internetverbinding. De manier van montage wordt gekozen naar wens. De standaard RJ45 connectoren dienen afgemonteerd te worden met behulp van een krimptang. De hulpstukjes zijn ter ondersteuning voor het plaatsen van de aders in de juiste volgorde.

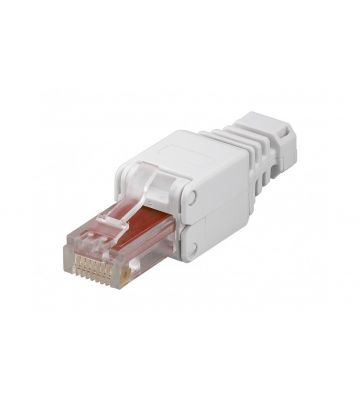

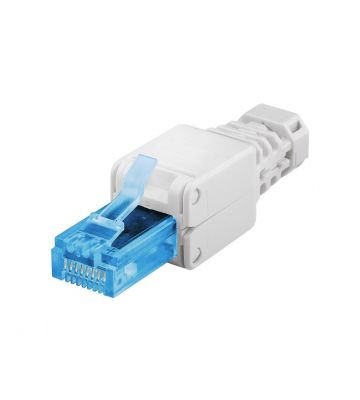

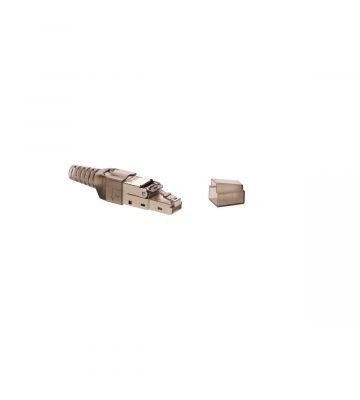

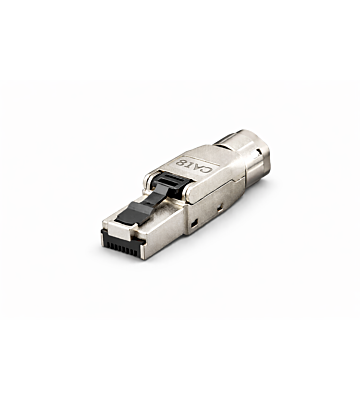

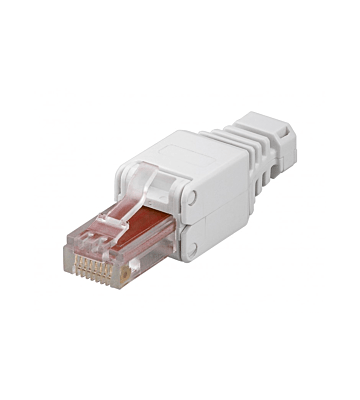

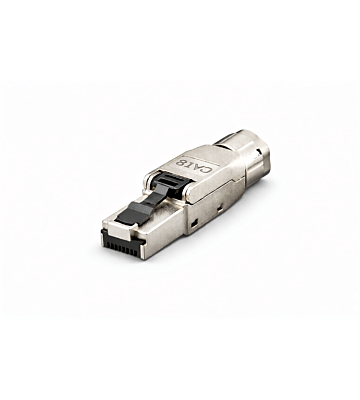

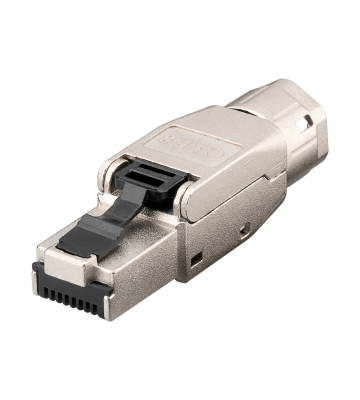

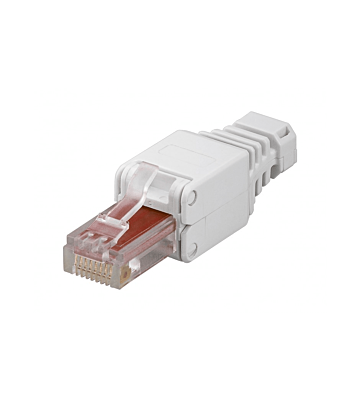

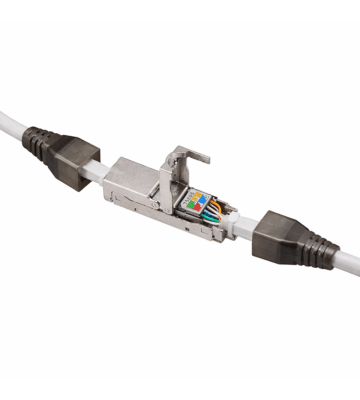

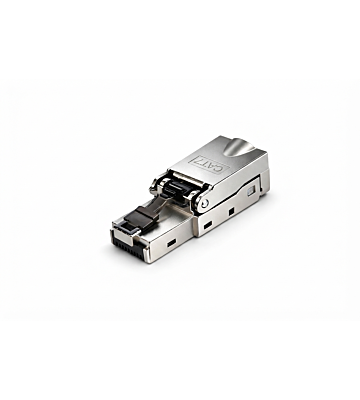

Naast de standaard connectoren zijn ook toolless connectoren verkrijgbaar. Zoals de benaming al zegt betreft het connectoren waar bij de montage geen gereedschap benodigd is. Dé perfecte oplossing wanneer het afmonteren van connectoren niet op frequente basis gebeurd. De kosten van een toolless connector liggen hoger dan een standaard RJ45 connector echter worden de kosten voor de aanschaf van een krimptang bespaard.

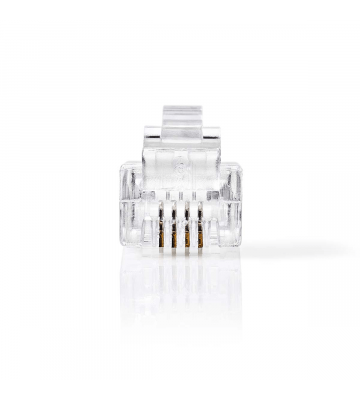

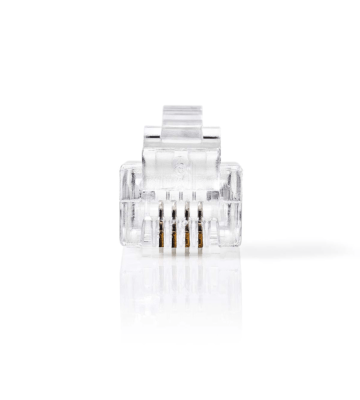

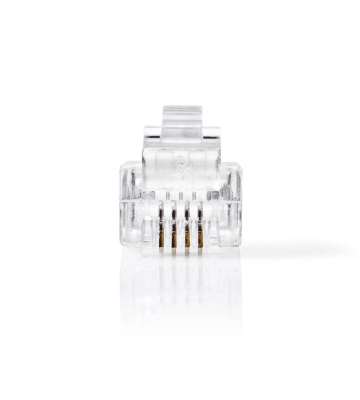

RJ11 connector
RJ11 connectoren worden gebruikt voor telefonie. Net als de RJ45 variant kan de RJ11 op Cat5e en Cat6 kabels worden gemonteerd.

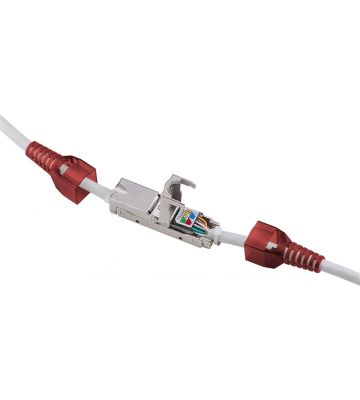

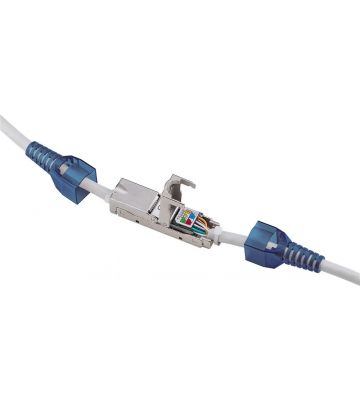

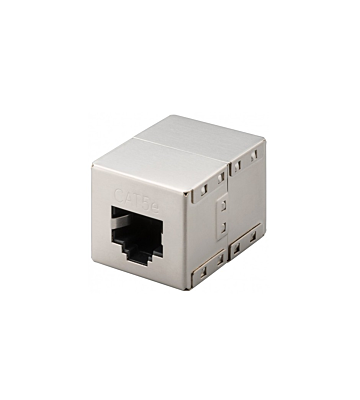

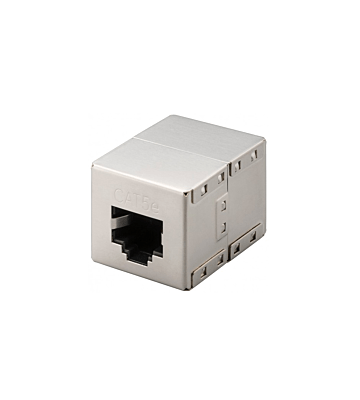

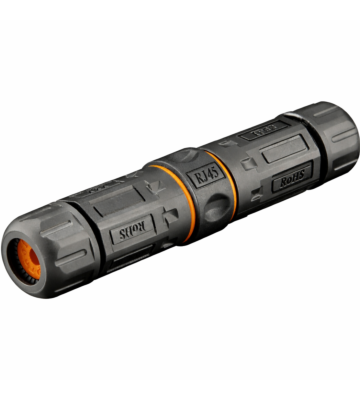

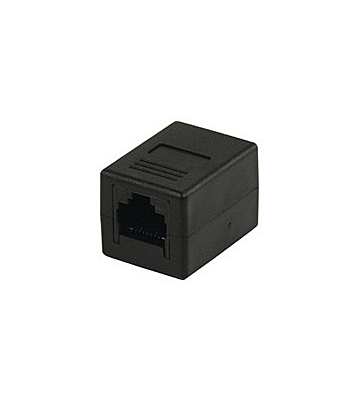

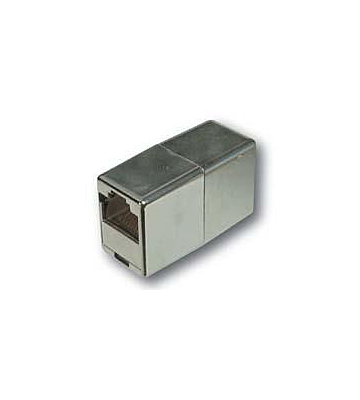

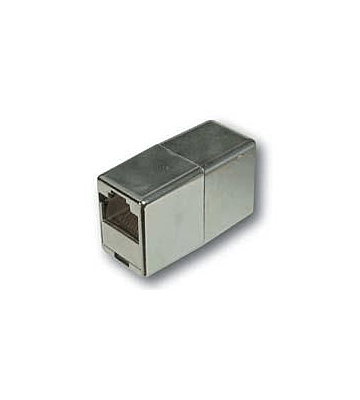

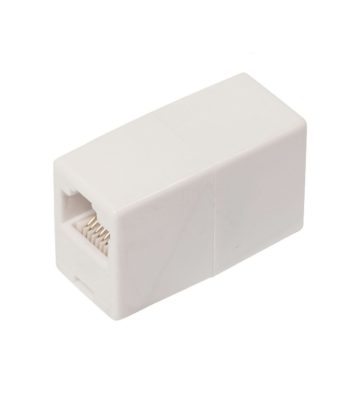

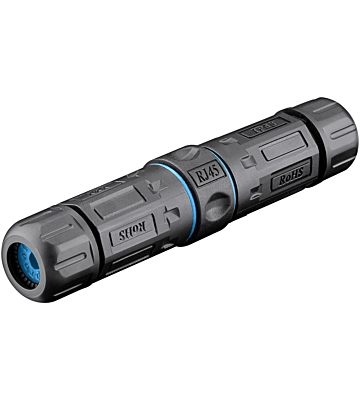

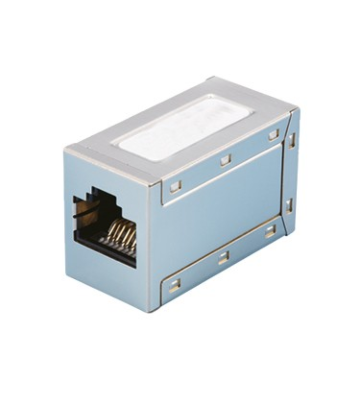

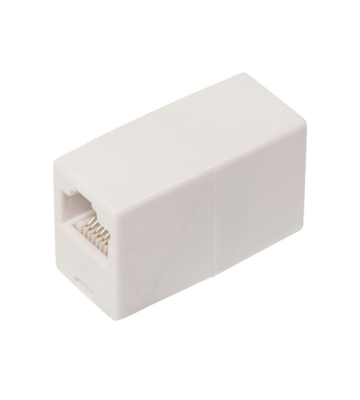

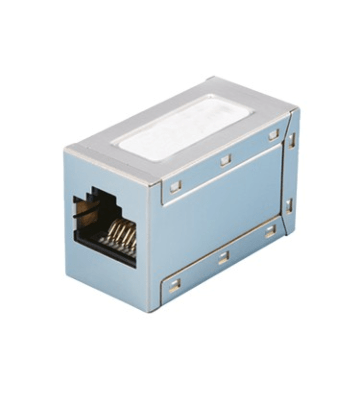

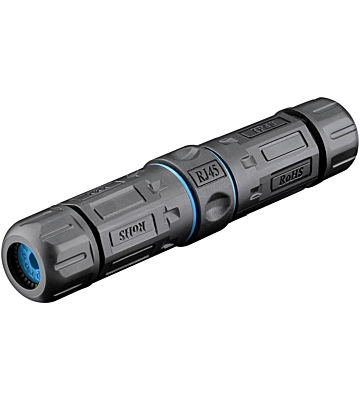

UTP koppelstuk
Een UTP Koppelstuk is voorzien van een RJ45 poort aan beide zijde en biedt de mogelijkheid twee patchkabels aan elkaar te koppelen. Voornamelijk wordt een UTP koppelstuk gebruikt voor het verlengen van een internetkabel.

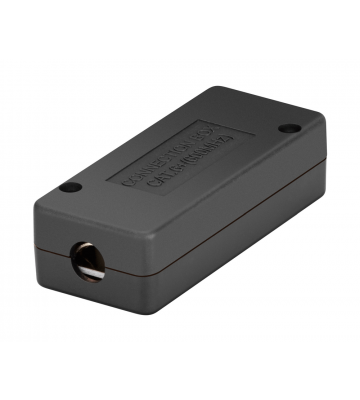

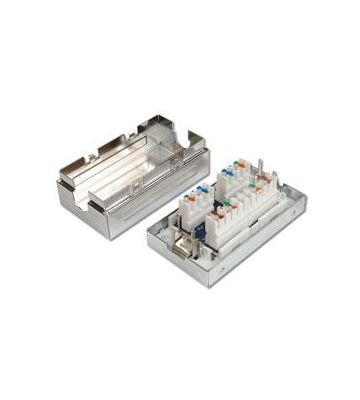

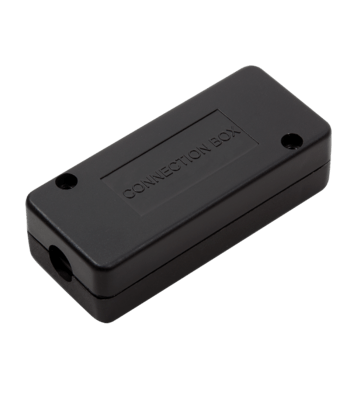

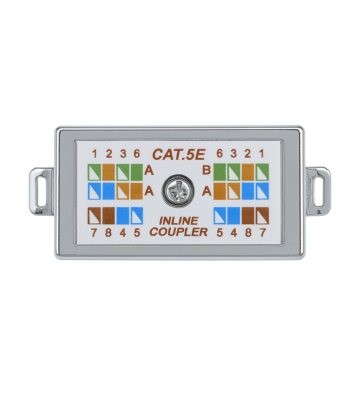

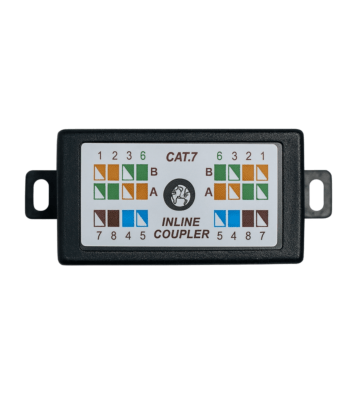

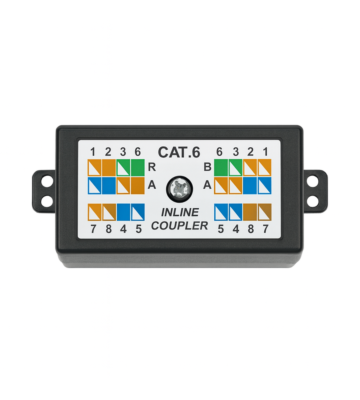

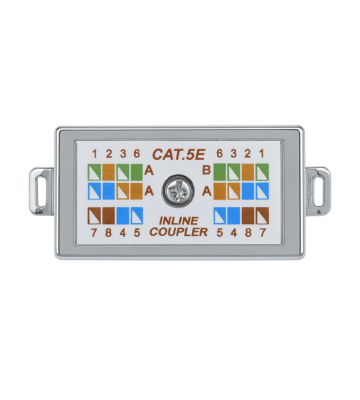

Junction boxes
Een junction box wordt gebruikt voor het herstellen of verlengen van een internetkabel. Een junction box is voorzien van een LSA strook. Een kabel dient afgemonteerd te worden met een LSA tang. Door gebruik te maken van een junction box is er geen connector benodigd.

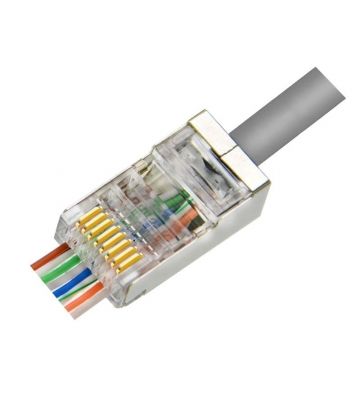

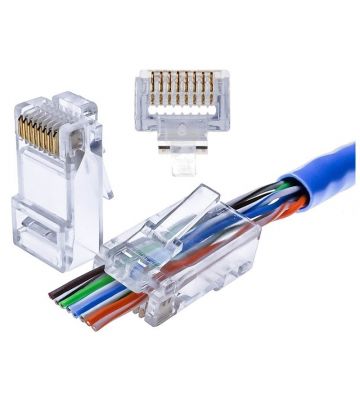

RJ45 doorsteek connectoren
RJ45 pass through zijn doorsteek connectoren RJ45, die het monteren van een netwerkkabel aan een RJ45 stekker een stuk makkelijker maakt.
Bij deze stekker schuif je de kabel geheel door de connector zodat die aan de voorkant weer uitsteekt. Doordat de adres uitsteken, zie je makkelijker in welke kleurvolgorde de enkele aders liggen. Liggen ze volgend de B-norm? Dan knip je de overlengte af en knijp (crimp) je de stekker met een crimptang dicht. Op deze manier weet je dat alle aders volledig zijn geperforeerd waardoor een optimale verbinding tot stand komt.

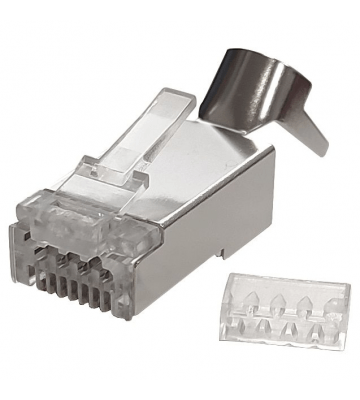

Let bij de keuze van de doorsteek connector erop dat je de juiste kabel categorie kiest - cat5e, cat6 of cat6a. Voor ongeschermde kabels gebruik je UTP-connectoren. Heb je afgeschermde kabels, dan kies je een FTP of S/FTP connector zodat de kabel beschermt is tegen elektromagnetische interferentie (EMI) en overspraak.
